Lo primero de todo, debemos saber que LED significa Light Emitting Diode, es decir, diodo emisor de luz, y consiste en un diodo semiconductor que emite luz al ser polarizado.
TIPOS DE LED
. RGB: Red Green Blue, son diodos de luz visible con cuatro terminales, emiten una combinación de luces según la potencia en cada terminal abarcando un gran abanico de colores.
. Infrarrojos: obviamente emite luz en el espectro infrarrojo, muy utilizados para enviar información o como sensores, debido a que podemos modular la luz igual en los anteriores.

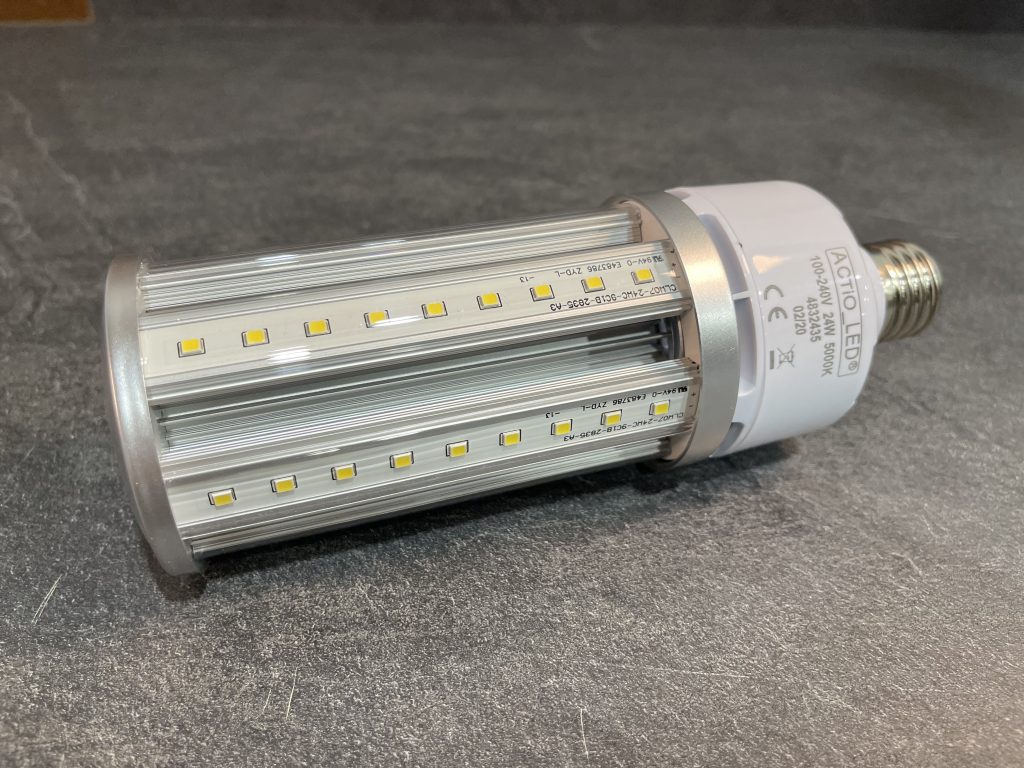

. de Alta Potencia, su capacidad de potencia abarca desde lo 0.5 Watts hasta los 100 Watts. Su eficiencia es similar (o incluso mayor en algunos casos) a los SMD aunque necesitan una disipación términa muy buena. Están pensados para, entre otros usos, sustituir a los halógenos tradicionales ya que proporcionan la luz concentrada.
. MicroLED, ocupan un píxel, son como los RGB pero con mayor eficiencia energética, menor tiempo de latencia, menor tiempo de respuesta y mejor contraste.
. OLED, Organic Light Emiting Diode, sustituye el silicio en su estructura por carbono y se compone de varias capas:
- Capa de vidrio donde encontramos el ánodo y el cátodo
- Dos capas de carbono donde residen los electrones
- Capa semiconductora emisora de luz
Con respecto a sus características, son más ligeros, tienen más brillo y son muy adaptables.
. Ultravioleta, estos LED emiten luz entre los 100 y los 400 nm (si el pico de emisión es de 365 nm una sola bombilla UV-LED cubrirá todo el espectro de UV). Por el momento, no se han demostrado daños en el color de las superficies debido a ellas al contrario que el resto de lámparas UV, que sí los producen. Este campo está explorando nuevas aplicaciones.
TIPOS DE ENCAPSULADO
. SMD, Surface Mounted Diode, es decir, montaje en superficie.
No ocupa demasiado espacio, son rectangulares (su nombre indica sus medidas). Cada chip tienen tres celdas (una por color, como los RGB), y aunque podemos obtener una cobertura de 360º al poder repartirse por toda la bombilla su luz en unidireccional, por lo que son muy us
ados en señalizaciones, tiras LED, lámparas recargables, bombillas, pantallas, etc.
Están encapsulados (sólo o junto a otros) en una resina semirígida que actúa como protector, dispuestos sobre un circuito impreso. Esta resina puede ser de varios tipos y colores.
Hay un número considerable de tipos diferentes de SMD, algunos ejemplos son:
. 3528, posee luminosidad baja a un coste bajo ya que sólo dispone de un núcleo y por tanto sólo emite un color por chip. Son los típicos con los que adornar

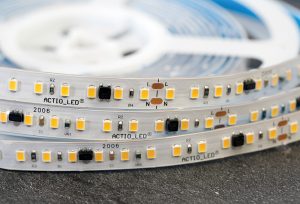

. 5050, igual que la anterior sus medidas definen su nombre (5×5 mm), su multinúcleo genera una gran cantidad de colores ya que cuenta con tres emisores de luz RGB. Son los más usados para las tiras LED, aunque también podemos encontrarlos en lámparas LED, focos LED y otros dispositivos.
. 5630; Estos led emiten hasta una vez y media lo que emite el 5050 sin renunciar al consumo reducido de energía. Posee un único núcleo, por lo que la luz es monocroma y se usa particularmente en las tiras LED monocromáticas, siendo de las más eficientes del mercado.
. 5730. Trabaja a potencia absorbida un poco mayor que el 5630 para una misma corriente (3.55 V vs 3.2 V), trabajando a tensión ligeramente mayor (0.53W vs 0.48W), por lo que su rendimiento es mejor y nos permite ahorrar energía, ya que su eficiencia mejora en torno al 10% frente al 5630.
Hay muchos otros tipos de LED en el mercado y sólo hemos hablado de unos cuantos, es casi imposible realizar un compendio de todos, ya que el mercado continúa invirtiendo grandes cantidades de dinero en I+D y los modelos son rápidamente sustituidos o podemos elegir entre varios modelos para una misma función.
TIPOS DE CONFIGURACIÓN
Según la configuración de los LED encontramos:
. DIP, Dual In-Line Package o paquete dual en línea, mayoritariamente se usa como indicador en electrodomésticos, poseen una baja eficiencia energética; baratos y fáciles de conseguir. Son lógicamente, los más conocidos. Actualmente han sido reemplazados en su gran mayoría por los SMD.
. COB, Chip on Board, habitualmente se presentan bien en serie o en paralelo, ampliamente utilizados en los focos LED, tiras LED, etc.
Disipan mejor el calor que los SMD y proporcionan mayor cantidad de luz, por lo que su rendimiento lumínico es mejor, aportando mayor potencia lumínica en el mismo espacio.
. MultiCOB, Multiple chip on board, generalmente poseen 9 ó más diodos junto con un circuito y dos contactos. Independientemente del número de LEDs deben llevar estos dos elementos, lo que dificulta su uso en interiores. Se utilizan mayoritariamente en focos LED para coches o motos.
